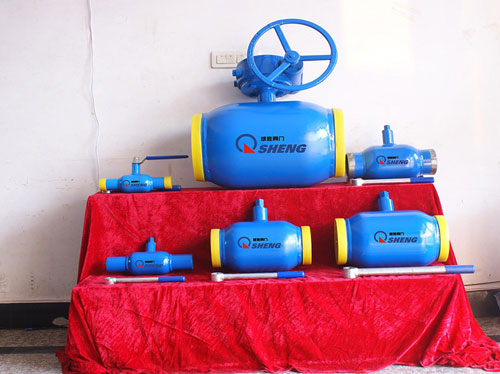

求勝不銹鋼全焊接球閥原理
型號求勝不銹鋼全焊接球閥品牌銘杰閥門材質不銹鋼連接形式法蘭結構形式浮動球球閥公稱通徑15-80（mm）適用介質弱酸堿介質壓力環境高壓工作溫度常溫標準國標流動方向雙向驅動方式手動零部件及配件閥桿用途換向類型（通道位置）直通式作用對象石油，化工，供水
求勝不銹鋼全焊接球閥說明
1 范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、組成：由電動（或氣動）執行機、機構與球閥閥體部分組成
3、使用限制
求勝不銹鋼全焊接球閥溫度和壓力限制
銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
使用PTFE或RTFE材質的閥座和密封件，操作溫度應在－29到120度之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。
閥的公稱壓力等級（PN），可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN4.0，表明其操作溫度在－29～120度時的最大工作壓力為40Bar（4.0MPa））。
電動或氣動執行機構的注意事項參見其相應的說明書。
4、求勝不銹鋼全焊接球閥安裝
1）、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3）、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4）、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5）、本類閥應安裝在管道的水平方向或垂直方向。
6）、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7）、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
?。础⒉僮骱褪褂?/div>
1）、操作前須確認管路和閥已被沖洗過。
2）、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90度）時，閥關斷。反向旋轉1/4圈（90度）時，閥開啟。
3）、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
5、維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意:
●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力并使閥門處于打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
1）、填料處得再鎖緊
l若填料涵處有微泄發生，須再鎖緊閥桿螺母
l注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
2）、更換閥座和密封件.
A）、拆卸
使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.
關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構，連接支架，防松墊圈，閥桿螺母，蝶形彈片，格南，耐磨片，閥桿填料
拆卸體蓋連接螺栓（5）和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈（16）。
確認閥球（3）在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。
由閥體中孔向下輕推閥桿（6）直到完全取出，然后取出O型圈（8）及閥桿下填料（7）
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位
B）、重新組裝
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件
按拆卸的相反順序進行組裝。
用規定的扭矩，交叉鎖緊法蘭連接螺栓（5）。
用規定的扭矩，鎖緊閥桿螺母（13）
安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
如有可能，請?jiān)诨匮b管道前，按相關標準對閥進行壓力密封測試和性能測試。
