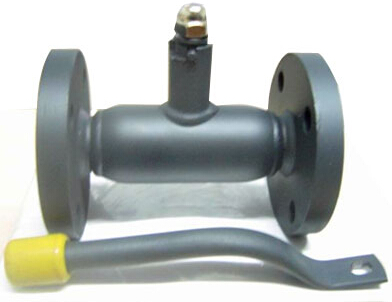

改進后的法蘭全焊接球閥的閥座密封圈，控制閥座前部凸起部分的幾何形狀，密封面可以作成幾種形式。用調節閥座密封面的幾何形狀，來控制密封面的密封比壓和采用防止閥座密封面的磨損。

　　閥座密封面，在腔體壓力p的作用下，A點與球體密封面接觸，接觸瞬間密封比壓很大，隨著壓力的增加，A點發生了彈性變形，隨著彈性變形的增加，密封面以A點為圓心轉動，這時密封面變大了。由彈性變形填充球面的微觀不平度密封性能較好，密封面與介質的接觸面積小，密封面的磨損也小。

　　法蘭全焊接球閥的閥座密封面，在腔體壓力p的作用下，閥門開啟時，B點與球面接觸，因?yàn)锽點的頂點是圓面，所以接觸瞬間，B點產生彈性變形，由彈性變形填充球面的微觀不平度密封性能較好。閥門開啟時與介質的接觸面積較大，閥座密封面磨損較大。

　　閥座密封面，在腔體壓力p的作用下，C點與球體表面接觸，接觸瞬間密封比壓很大，隨著壓力的增加，C點發生了彈性變形，因?yàn)榇碎y座密封面較厚，所以隨著彈性變形的增加，密封面產生以C點為圓心轉動的趨勢，密封比壓較大，由于結構的特殊，法蘭全焊接球閥在開啟時與介質的接觸面積較小，密封面磨損較小，所以密封面的密封性能較好。

文章整理：由法蘭全焊接球閥,標準全焊接球閥,放散式全焊接球閥生產廠家永嘉球勝閥門有限公司整理發布
